HR6系列熔断器式隔离开关（以下简称开关）主要用于额定电压交流380V和660V (45~62Hz)，约定发热电流至630A的具有高短路电流的配电电路和电动机电路中，为电源开关、隔离开关、应急开关、并作电路保护之用，但一般不作为直接开闭单台电动机之用。
开关符合IEC60947-3、GB14048.3标准。
开关由底座、盖和灭弧室等部分组成，均由耐弧塑料制成，为全塑型结构。静触头直接装在底座上，灭弧室拆装方便，每个灭弧室都有内室和外室二部分，采用多片金属灭弧栅，增强了灭弧能力，提高了触头寿命。
NT型熔断体装在盖的内部，盖可沿支持件呈扇形旋转，具有较大的电隔离距离以满足隔离开关的要求，盖可以方便地从底座上拆下，使得安装和更换熔断体很方便。底座上具有两组安装孔，能满足各种开关柜及面板上安装的要求。开关的两侧面，根据需要可装辅助触头，发出指示开关分合状态的信号。
注：辅助触点额定电流(AC-15)：3A
|
开关约定
发热电流(A) |
配用
熔断体 |
额定
电压(V) |
熔体电流值(A)
|
|
160
|
NTOO
|
380
|
4. 6. 10. 16. 20. 25. 32. 35. 40. 50. 63. 80. 100. 125. 160
|
|
660
|
4. 6. 10. 16. 20. 25. 32. 35. 40. 50. 63. 80. 100
|
||
|
250
|
NT1
|
380
|
80. 100. 125. 160. 200. 224. 250
|
|
660
|
80. 100. 125. 160. 200
|
||
|
400
|
NT2
|
380
|
125. 160. 200. 224. 250. 300. 315. 355. 400
|
|
660
|
125. 160. 200. 224. 250. 300. 315
|
||
|
630
|
NT3
|
380
|
315. 355. 400. 425. 500. 630
|
|
660
|
315. 355. 400. 425.
|
|
型号
|
MRHR6-160
|
MRHR6-250
|
MRHR6-400 |
MRHR6-630
|
||
|
约定发热电流(A)
|
660
|
660
|
660
|
660
|
||
|
额定绝缘电压(V)
|
100
|
250
|
400
|
630
|
||
|
额定工作电流(A)
|
380V
|
160
|
250
|
400
|
630
|
|
|
660V
|
100
|
200
|
315
|
425
|
||
|
额定接通和分断能力(A)
（1.05Ue时）
|
380V, COSΦ=0.35
|
接通
|
1280
|
2000
|
3200
|
5040
|
|
AC-23B
|
分断
|
960
|
1500
|
2400
|
3780
|
|
|
660V, COSΦ=0.65
|
接通
|
480
|
750
|
1200
|
1890
|
|
|
AC-22B
|
分断
|
480
|
750
|
1200
|
1890
|
|
|
额定熔断短路电流(kA)
|
50
|
50 |
50
|
50
|
||
|
最大预期峰值电流(kA)
|
100
|
100 |
100
|
100
|
||
|
污染等级
|
3
|
3 |
3
|
3
|
||
|
安装类别
|
Ⅲ
|
Ⅲ
|
Ⅲ
|
Ⅲ
|
||
4.3辅助开关额定电压交流380V，约定发热电流6A，使用类别为AC-15，额定控制容量300VA。
4.4正常工作条件和安装条件（见备注

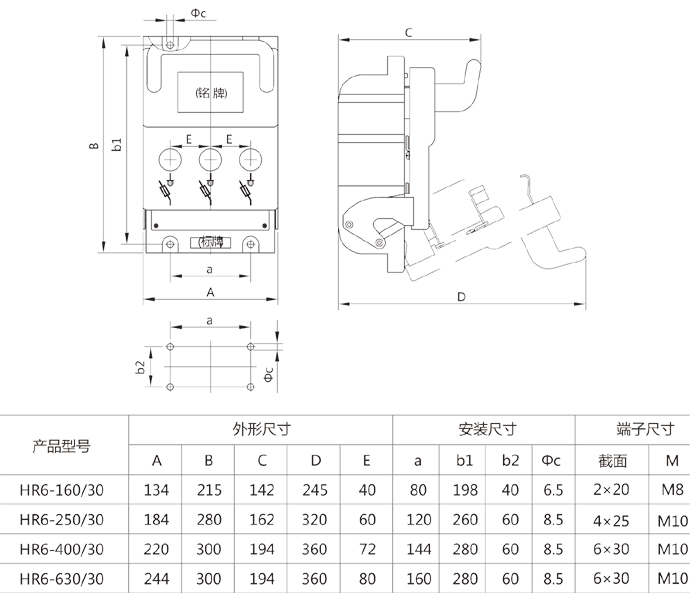

外形尺寸
